SIO-2 - PRNI STEINZEUGTON SCHWARZ 0-0,2 MM SCHAMOTTE

Dieser schwarze Gresston mit 40% feinsten Chamottpartikeln von 0 bis 0,2 mm wurde für die künstlerische Keramik entwickelt und ist ideal zum Drehen und Modellieren von Stücken mit feinen Details und glatten Oberflächen.

• Der hohe Chamottegehalt verleiht dem Keramikstück Charakter und sorgt für ein hervorragendes Verhalten während des Trocknens und Brennens.

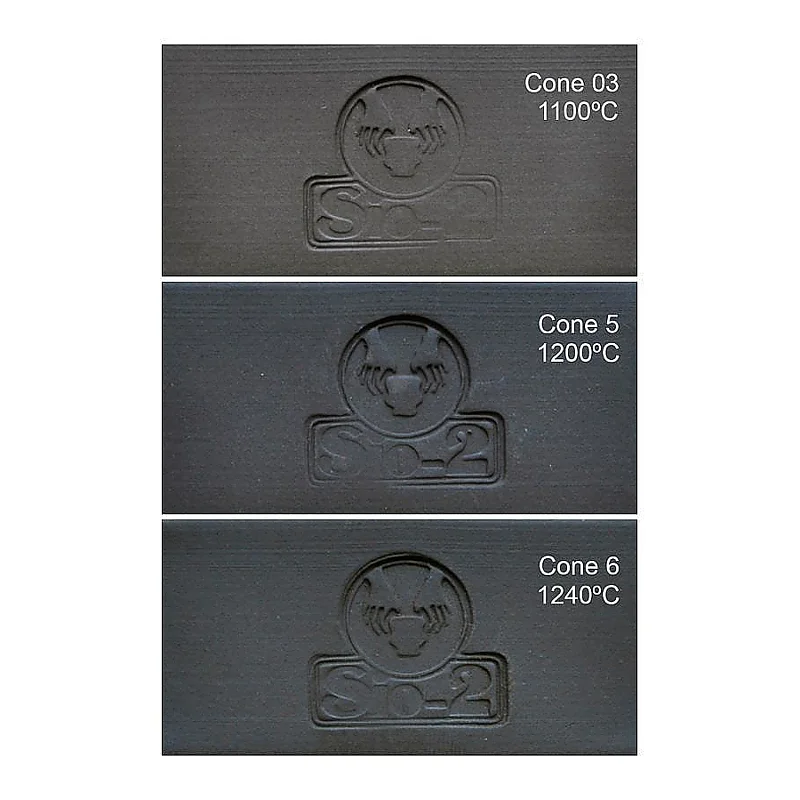

• Die intensive schwarze Farbe der PRN-Serie im oxidierenden Brennvorgang ist sehr exklusiv und geschätzt, was sie zu einem idealen Mittel der künstlerischen Ausdrucksweise macht.
• In einer reduzierenden Atmosphäre erzielt man hervorragende metallisierte Effekte in wunderschönen Blautönen.
• Es ist geeignet für die Produktion von Geschirr (lebensmittelecht) in Übereinstimmung mit der Norm ISO 6486.
• Erhältlich als extrudierter plastischer Teig.

Technische Spezifikationen:

• Brenntemperatur: 1200-1240ºC
• Biskuitbrandtemperatur: 1000ºC
• Feuchtigkeit: 21%
• Plastizität (IP Atterberg): 22
• Kalkgehalt (CaCO3): 0%
• Schrumpfung während des Trocknens: 7,0%
• Schrumpfung beim Brennen (1240ºC): 7,1%
• Porosität (Wasserabsorption bei 1240ºC): 1,3%
• Trockene mechanische Festigkeit: 4,6 N/mm2
• Mechanische Festigkeit beim Brennen (1240ºC): 33,3 N/mm2
• Ausdehnungskoeffizient (a25-500ºC): 51,1x10^-7ºC^-1

Empfehlungen zur Verwendung von Keramikglasuren

• Verwenden Sie glasierte ohne Zink (Zn), um unerwartete Reaktionen wie Blasenbildung oder Farbveränderungen zu vermeiden.
• Andere Elemente, die reagieren können, sind Zirconium (Zr) und Zinn (Sn).
• Wir empfehlen, Ihren üblichen Glasurenanbieter zu konsultieren, um eine richtige Kompatibilität mit dieser Keramikpaste zu gewährleisten.
• Verwenden Sie keine Glasuren mit einem niedrigen Ausdehnungskoeffizienten (a25-300ºC <60x10-7ºC-1).
• Das PRN-Tonmaterial hat bei hohen Temperaturen einen hohen Ausdehnungskoeffizienten im Bereich zwischen 100 und 200 ° C, was Spannungen zwischen Glasur und Träger verursacht, insbesondere bei der Verarbeitung von Stücken.
