GLS-PRO 30 - SILIKON-ABFORMMASSE POLYADDITION

Caoutchouc silicone liquide au platine, vulcanisant à froid par une réaction de polyaddition, utilisé pour le moulage.

Caractéristiques clés

• Viscosité moyenne-basse, capable de pénétrer partout et de reproduire chaque détail.

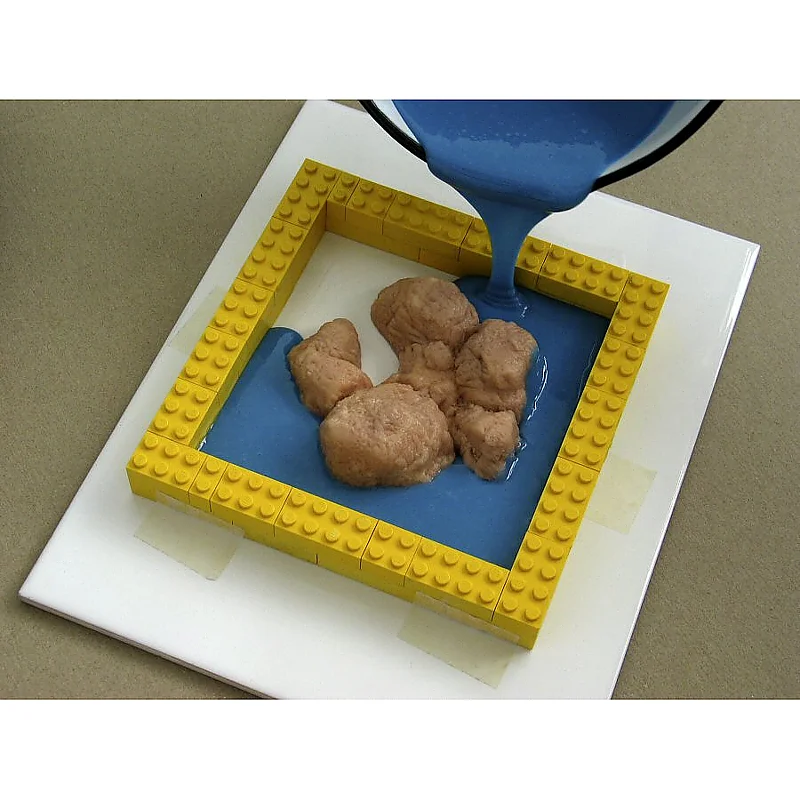

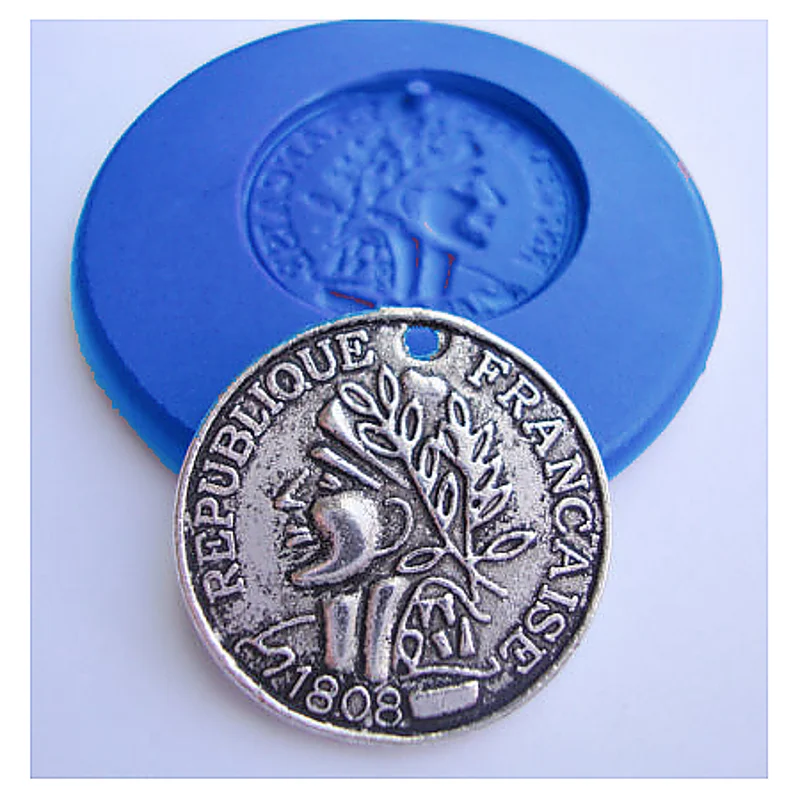

• Convient à la fabrication de moules à une seule valve pour de petits objets avec des sous-coupes prononcées, tels que des figurines, des statues, des bas-reliefs, des bougies, etc.
• Peut également être gélifiée thixotropiquement avec l'AGENT TIXOTROPIQUE GSA pour une application au pinceau ou à la spatule.

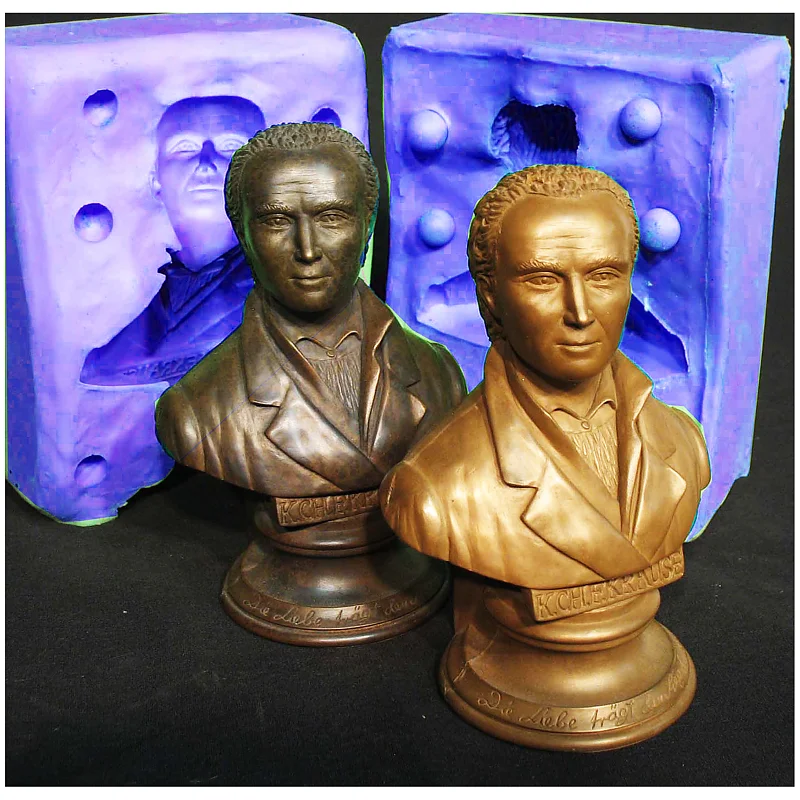

• Avec certaines précautions, il est possible de réaliser des moules à deux valves ou à cavité pour reproduire des objets plus complexes ou de plus grandes dimensions.
• Grâce à une durée de vie moyenne (60' à 25°C) et à une faible viscosité, ce caoutchouc permet une échappement complet de l'air emprisonné.
• Le démoulage peut être effectué après environ 15 heures à 25°C.
• La facilité d'utilisation est due au rapport 1:1 en volume, mais il est important de se rappeler que les GLS-PRO ne peuvent pas être coulées directement sur certains matériaux (par exemple, des produits contenant du soufre, tels que des plastilines, des résines à base de polyester, du PVC, de l'étain et des métaux lourds sous forme ionique, des amines) pour éviter une inhibition de la catalyse.
• Comme tous les caoutchoucs de silicone, le caoutchouc est non adhérent sur tous les matériaux sauf les autres matériaux en silicone en général, sur lesquels il peut présenter une adhérence plus ou moins tenace. Par conséquent, lorsque des masters ne sont pas utilisés dans de tels matériaux, l'utilisation d'un agent de démoulage peut être facilement évitée.
• Enfin, il est nécessaire de faire attention à l'utilisation des caoutchoucs de silicone sur des matériaux poreux tels que des pierres naturelles, des plâtres, du plâtre, de la terre cuite.

Spécifications techniques

• Couleur après le mélange: rouge orange
• Rapport d'utilisation: 1/1 en volume et en poids
• Dureté Shore A: 30
• Rétraction linéaire: < 0,1% (7 jours après durcissement à 25°C)
• Résistance à la traction: 5,1 MPa (film h=2 mm)
• Allongement à la rupture: 450% (film h=2 mm)
• Allongement à la déchirure: 11,5±2 kN/m
• Pot Life à 25°C: 90 minutes
• Temps de prise à 25°C: 8 heures
• Temps de démoulage à 25°C: 18 heures
• Temps de durcissement final à 25°C: 72 heures
• Poids spécifique: 1,12 g/cm3
• Viscosité: 10000±2000 mPas, 25°C
