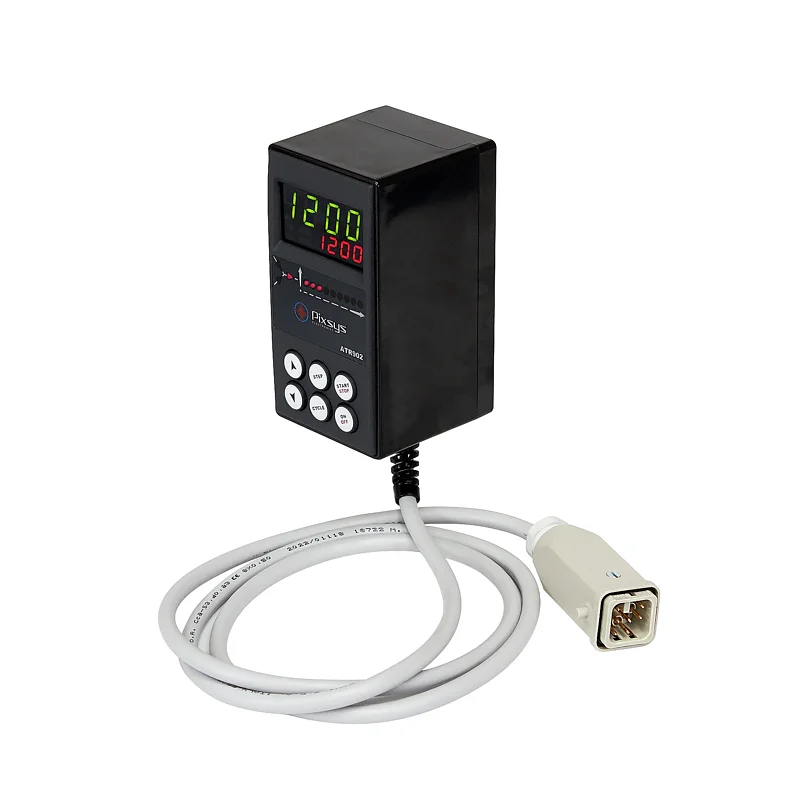

TERMOREGULADOR PIXSYS ATR902-12ABC

El Pixsys ATR902-12ABC es un programador portátil para hornos eléctricos de pequeño tamaño, utilizado en cerámica, fusión de vidrio y joyería. Permite un control preciso de la temperatura en función del tiempo mediante curvas programables, en un formato compacto y transportable.

Características clave

• Hasta 15 ciclos programables de temperatura/tiempo

• Cada ciclo con hasta 18 etapas configurables

• Doble display para consigna, valor de proceso y estado del ciclo

• Funciones específicas de horno: inicio retardado, espera fin de etapa, recuperación de ciclo

• Configuración completa desde teclado o software Pixsys

Especificaciones técnicas

• Alimentación: 24…230 V AC/DC ±15% 50/60 Hz, aislamiento galvánico 2,5 kV

• Consumo: 3 W/VA

• Entrada: 1 analógica 16 bits para termopares K, S, R, J, T, E, N

• Precisión: ±0,2% F.S. a 25°C, compensación de unión fría 0,5°C

• Tiempo de adquisición: hasta 2,1 ms (470 Hz)

• Salidas: 2 relés 1A 250 VAC carga resistiva

• Display: rojo 4 dígitos 0,56”, verde 4 dígitos 0,4” + bargraph

• Dimensiones frontales: 65 × 70 mm; altura 120 mm

• Conexión: conector multipolar HAN 7D

Instrucciones de instalación

• Si se sustituye un ATR902 idéntico, la conexión es directa

• Para nuevas instalaciones o sustitución de otros controladores, es fundamental verificar el pin-out del conector

• Un cableado incorrecto puede provocar daños irreversibles

• Los daños por conexiones erróneas no están cubiertos por la garantía
